防爆熱電阻產品概述

鎧裝熱電阻具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0℃～800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。（亦可提供外保護管材質Cr25Ni20、GH3030、GH3039、3YC-52，測溫范圍*高可達0-1200℃）

防爆熱電阻產品特點

1.保護管與測量元件為分離式結構，可在進行不停機搶修時，快速更換測溫元件。

2.保護管形式和材質多樣，可滿足高壓、高溫和強腐蝕介質的測溫需要。

3.測溫芯和保護管底部采用彈簧壓緊，既減少熱慣性又提高了防震性能。

4.采用鎧裝元件，耐壓、耐震，工作穩定可靠。

5.防爆標志：分為dⅡBT4、iaⅡCT4和dⅡCT6、iaⅡCT6。適用于Ⅱ級以下，溫度組分別為T4、T1～T6以上，含爆炸性氣氛?qǐng)龊系臏囟葴y(cè)量。

防爆熱電阻主要技術指標

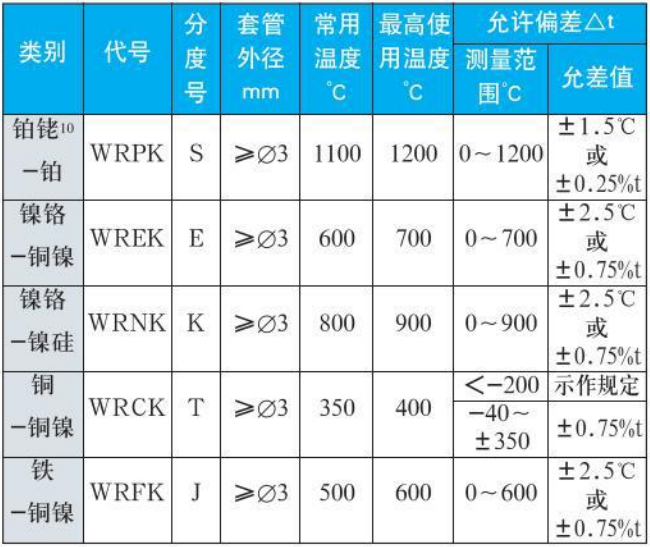

1.測量范圍和準確度

注：（1）t為被測溫度的絕對值。

（2）T型分度號產品需與本公司方協商訂貨。

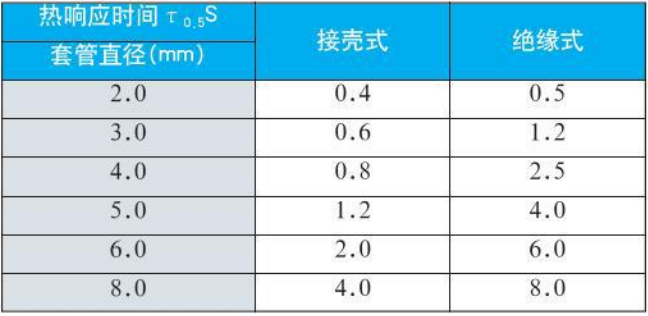

2.熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間，用τ0.5表示。

鎧裝熱電偶熱響應時間不大于下表的規定：

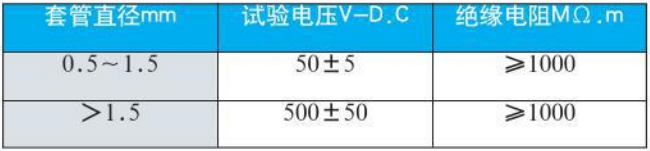

3.絕緣電阻

當周圍空氣溫度為20±15℃，相對濕度不大于80%時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻應符合下表的規定。

4.鎧裝熱電阻外徑和名義長度標準規格

注：①直徑φ3mm絕緣式鎧裝熱電偶名義總長L不得大于10000mm。

②鎧裝熱電偶直徑d≤φ5mm，并裝有防濺式或防水式接線盒的產品，熱電偶露出設備部分。用戶在安裝時必須加裝支架等輔助支撐，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。

③直徑φ2mm鎧裝熱電偶須和本公司協商訂貨。

防爆熱電阻外形尺寸

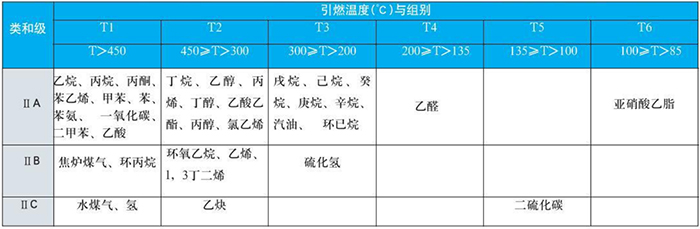

防爆熱電阻爆炸性混合物分組舉例

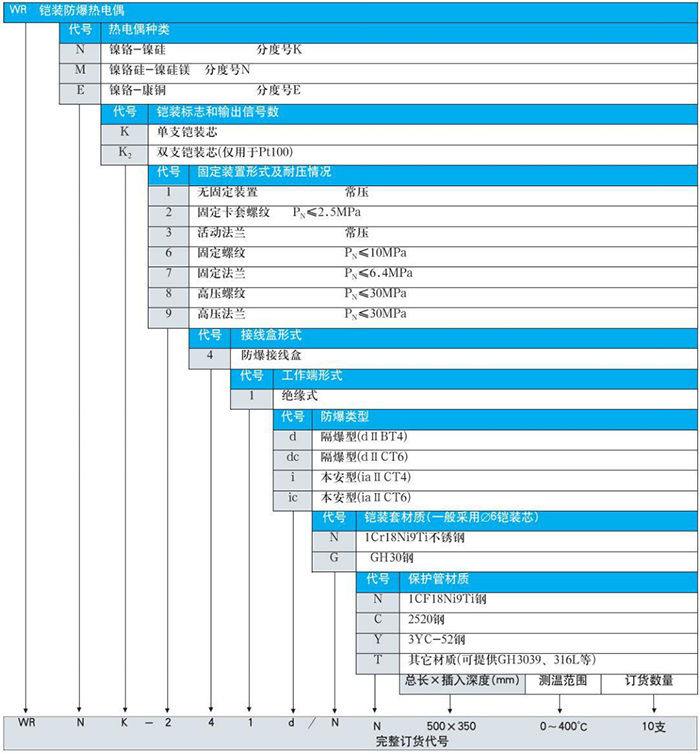

WR鎧裝防爆熱電阻選型表

防爆熱電阻訂貨注意事項

當發生下列情況之一時，供需雙方應另簽技術協議，以確定具體供貨事宜。

要求提供A級精度的鎧裝熱電阻產品，或者要求提供J、T分度號或1級精度熱電偶鎧裝芯。

除1Cr18Ni8Ti鋼外的保護管材料。

長度系列表中未規定的鎧裝直徑或插入深度。

特殊形式的固定裝置（須附具體尺寸圖）。

插入深度及鎧裝管直徑參照帶補強管鎧裝熱電阻、熱電偶。

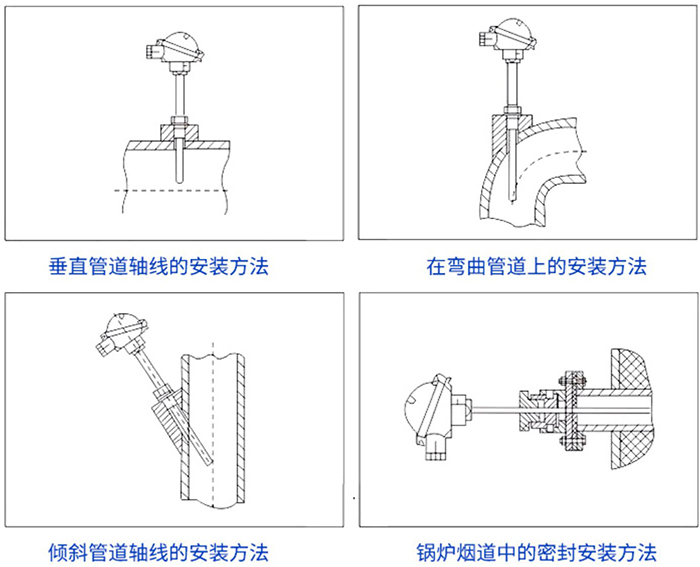

防爆熱電阻安裝方式
